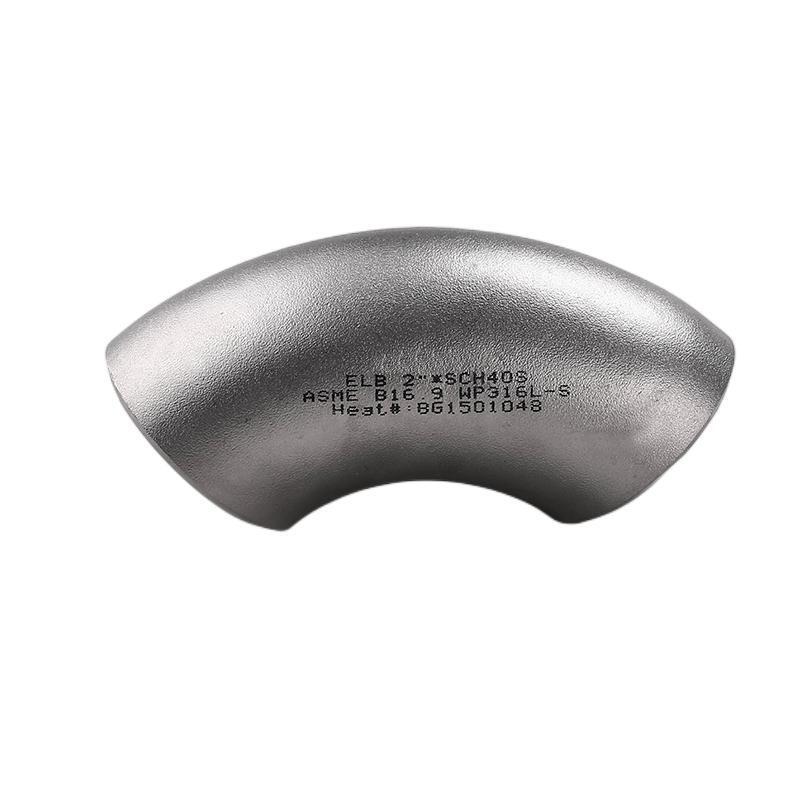

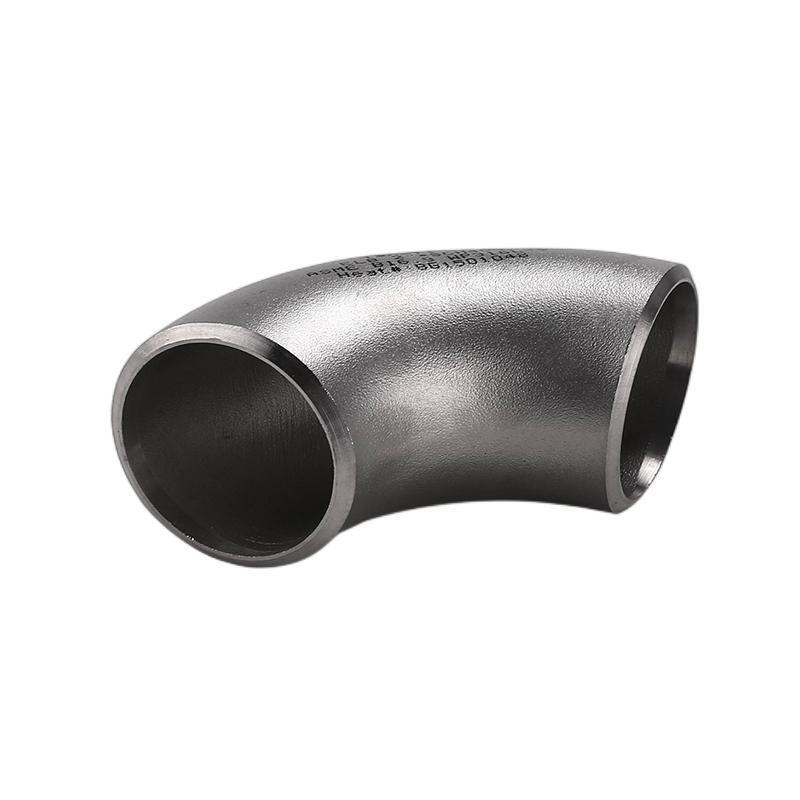

90° 엘보는 배관 시스템의 방향을 90도 각도로 변경할 수 있는 파이프 피팅 유형입니다. 이 유형의 피팅은 배관, HVAC 시스템 및 배관 배치에 급격한 회전이 필요한 기타 용도에 일반적으로 사용됩니다. 90° 엘보는 견고하고 안전한 연결을 유지하면서 시스템을 통해 액체 또는 기체가 원활하게 흐르도록 설계되었습니다.
90° 엘보를 사용하는 주요 이점 중 하나는 배관 시스템의 압력 강하를 줄이는 데 도움이 된다는 것입니다. 엘보는 점진적인 방향 전환을 허용함으로써 난류와 흐름 저항을 최소화하여 시스템의 전반적인 효율을 향상시킵니다. 또한, 90° 엘보는 급격한 회전으로 인해 발생할 수 있는 배관의 응력을 줄여 배관 시스템 손상을 방지하는 데 도움이 됩니다.
전반적으로 90° 엘보는 다양한 배관 시스템에서 다재다능하고 필수적인 부품입니다. 견고하고 안전한 연결을 제공하는 동시에 압력 강하를 줄이고 손상을 방지하는 능력 덕분에 다양한 용도에 중요한 피팅으로 자리 잡았습니다. 주택 배관 시스템이든 대규모 산업 프로젝트든 90° 엘보는 배관 시스템의 원활하고 효율적인 작동을 보장하는 데 중요한 역할을 합니다.
| 재료 | 재료 등급 | 재료 기준 |
치수 | |||
| WPB、WPC、WP5、WP9、WP11、WP12、WP22、WP91 | ASTM A234 | DN15(1/2")~DN3600(144") | ||||
| LF2 | ASTM A350 | DN15(1/2")~DN3600(144") | ||||
| P5、P9、P12、P91 | ASTM A335 | DN15(1/2")~DN3600(144") | ||||
| P235TR1, P235TR2, P265TR1, P265TR2, P235GH, P265GH, 16Mo3, P355N, P355NH, L290NB, L360NB, L415NB | EN 10253-2 | DN15(1/2")~DN3600(144") | ||||
| 1.4301、1.4307、1.4401、1.4404、1.4541 | EN 10253-3、 EN10253-4 |
DN15(1/2")~DN3600(144") | ||||
| ST37.0、ST44.0、ST35.8 | DIN 2609-1 | DN15(1/2")~DN3600(144") | ||||
| WPL3、WPL6、WPL8 | ASTM A420 | DN15(1/2")~DN3600(144") | ||||
| WPHY 42、WPHY 46、WPHY 52、WPHY 60 WPHY 65、WPHY 70 |
ASTM A860 | DN15(1/2")~DN3600(144") | ||||
| WP304, WP304L, WP304H, WP316, WP316L, WP316H, WP316N, WP316TI, WP321, WP321H, WP347, WP347H, WP310, WP310S, WPS31254, WP317, WP317L, WP904, WP904L | ASTM A403 | DN15(1/2")~DN3600(144") | ||||
| CF370, CF415, CF415K, CF485, CF485K, AF11, AF11G, AF12, AF12G, AF14, AF22, AF22G, AF5, AF5G, AF9, AF9G, AF91, LF415K2, LF485K2, LF450K3, SF304, SF304L, SF316 SF316L、SF321、SF2225、SF2205、SF2507 |
GB/T 13401 | DN15(1/2")~DN1500(60") | ||||
| 20、16Mn、15CrMo、12Cr1MoV、12Cr2Mo1、20MnMo、12Cr5Mo、10Cr9Mo1VNbN | NB/T 47008 | DN6～DN100 | ||||
| 16MnD, 20MnMoD, 09MnNiD, 08MnNiCrMoVD | NB/T 47009 | DN6～DN100 | ||||
| 06Cr19Ni10/S30408, 022Cr19Ni10/S30403, 06Cr17Ni12Mo2/S31608, 022Cr17Ni12Mo2/S31603 06Cr18Ni11Ti/S32168、07Cr18Ni11Nb/S34779 |
NB/T 47010 | DN6～DN100 | ||||
| S31803、S32205、S32750、S32760、WP430 | ASTM A815 | DN15(1/2")~DN3600(144") | ||||
| WPHC276, NO8825, NO6625, MONEL 400/500, WPN, WPNL | ASTM B366 | DN15(1/2")~DN3600(144") | ||||
| ST35.8 | DIN 17175 | DN15(1/2")~DN3600(144") | ||||
| L245(B)、L290(42)、L320(X46)、L360(X52)、 L390(X56)、L415(X60)、L450(X65)、L485(X70) |
API 5L | DN15(1/2")~DN3600(144") | ||||
| UNS C70600、UNS C71500 | ASTM B466 | DN15(1/2")~DN3600(144") | ||||
| WPT1、WPT2、WPT3、WPT7、WPT9、WPT11、WPT12、WPT23 | ASTM B363 | DN15(1/2")~DN3600(144") | ||||
